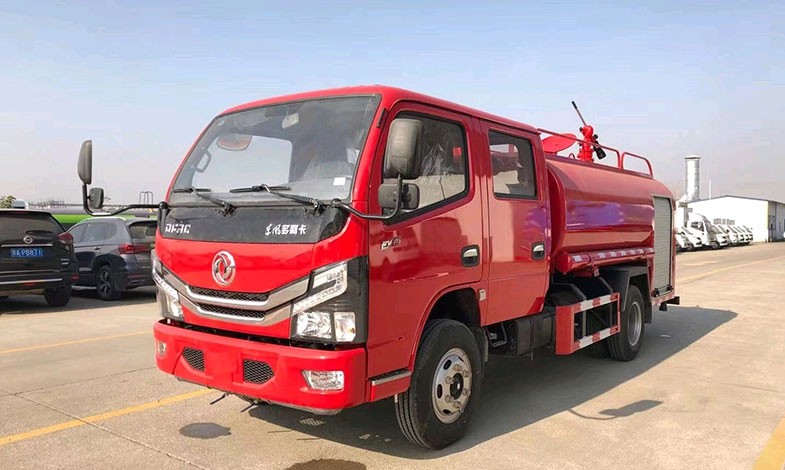

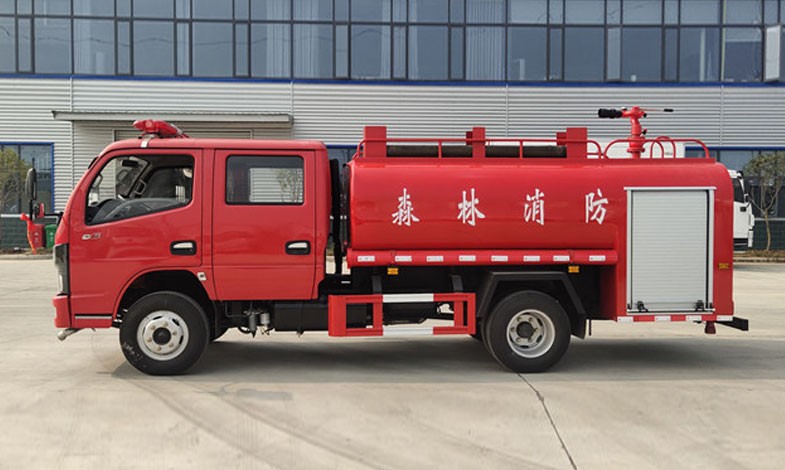

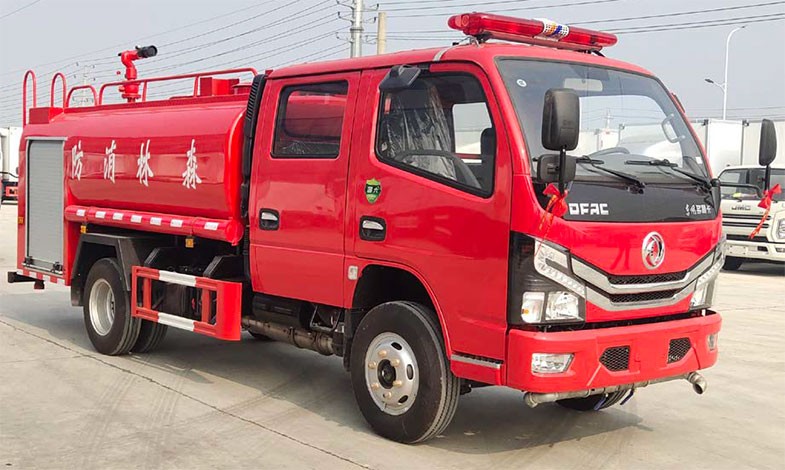

东风多利卡3.7吨消防洒水车

公告型号

RLQ5075GPSE6X 型消防洒水车

外形尺寸

6470×1980×2660(mm)

底盘型号

多利卡 EQ1075DJ3CDF 底盘

上装容积

3.7方

总质量

7360 KG

载 液 量

3740KG

消防泵流量

20L/s

消防炮流量

20L/s

消防炮射程

≥30m（水）

接近角/离去角

24°/14°

驾驶室

结 构

双排座驾驶室

座位设置

2+3 人

设 备

除原车设备外,加装有取力器控制开关、100W 警报器、回转警 灯开关、电台电源线桩头。

底 盘

发 动 机

安徽全柴动力股份有限公司

型 号

Q23-115E60（GB17691-2005(国 VI),GB3847-2005）

功 率

85kW

轴 距

3308mm

容 罐

容 量

水：3740Kg

材 质

水罐-优质碳钢

结 构

矩圆形水罐体，内设隔板

设 备

1 个人口孔;1 个液位指示器;1 个排污口，带不锈钢球阀;1 个溢流口

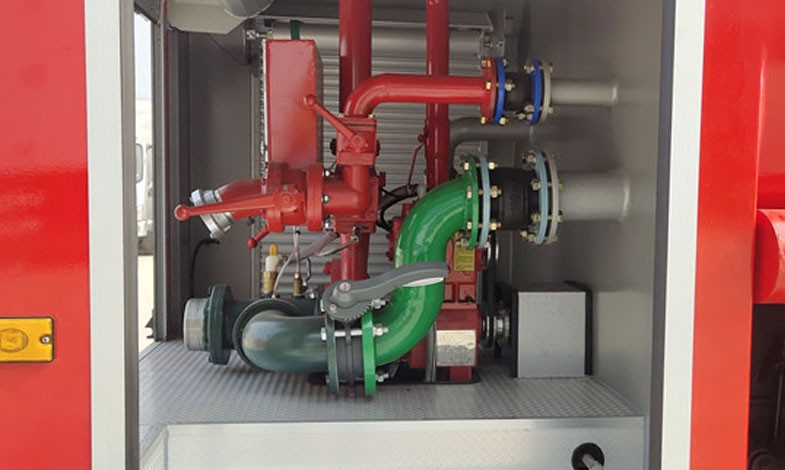

消 防 泵

CB10/20 常压消防泵

流 量

常压 20L/s

压 力

常压 1.0

吸水深度

7m

引水时间

≤35s

安装型式

后置

管路系统

吸水管路

水泵设有Φ100mm 吸水口，可从天然水源吸水或从液罐吸水。

出水和注水管路

2 个出水口；1 个注水口; 2 个 DN50 前冲; 2 个 DN50 后洒; 通过罐到罐顶部有 1 个直径 76mm 的水炮管路；

放余水管路

为保护水泵及各球阀，在管路中加装了放余水管路，并分别 配有球阀。

冷却水管路

为使取力器在工作中应付各种复杂情况，管路中配有一冷却 水管路进出水管路中配不锈钢球阀。

消防炮

型 号

PS20 型消防炮

流 量

20（L/s）

射 程

水≥30m

压 力

1.0MPa

取力器

型 式

全功率夹心取力器

冷却方式

强制式水冷

润滑方式

飞溅式油润滑

泵房

材 质

骨架为优质钢,蒙板为铝合金板粘接结构

结 构

泵房内分隔采用型钢结构，牢固可靠，提高空间利用率和可变 性。左右后三侧均采用铝合金卷帘门

器材布置原则

所有器材放置确保战斗展开时队员不干涉；
按照使用频率和器材重量及外形放置器材；
按照战斗编成和器材使用逻辑关系放置器材；
按照人体行为科学放置器材。。

电器系统

车顶前面采用长排警灯（位于驾驶室前顶端）；
车辆下方安装侧标志灯；
警报器功率为 100W；警报器、警灯电路为独立式附加电路，控制器件安装在驾驶室内。
泵室后有独立的消防泵控制系统。

总体技术要求

1、整车外观保持一定的平整度，且符合有关规定。
2、所有铆接保持一定的密度，符合企标规定。
3、所有焊接牢固，光洁，平整，符合企标规定。
4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。
