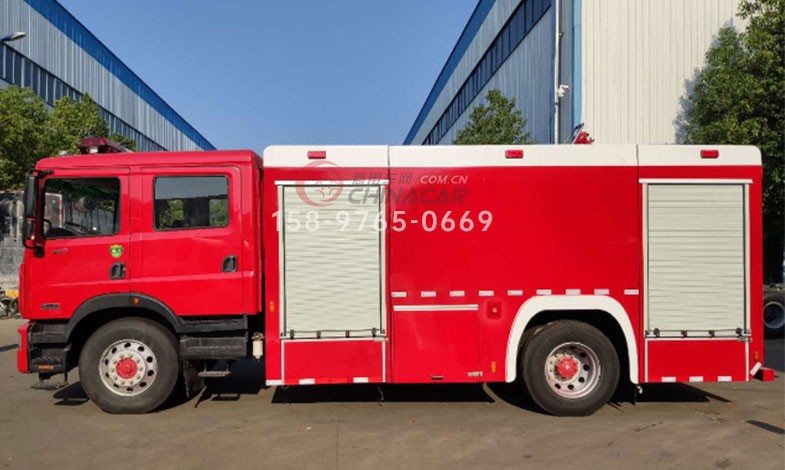

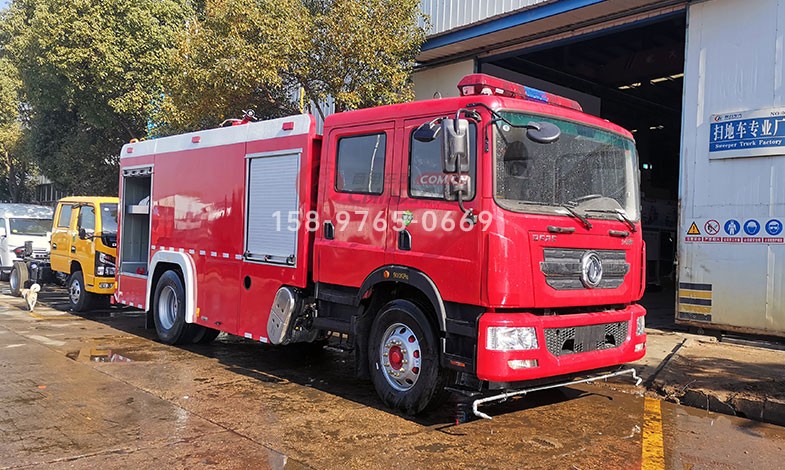

东风D9（国六）6吨泡沫消防车

外形尺寸

7960*2495*3480（mm）

满载总质量

18000kg

整备质量

12050kg

最高车速

105km/h

底盘

型号

东风汽车股份有限公司/ EQ1185DJ9CDF

发 动 机

东风康明斯发动机有限公司

型号

B6.2NS6B230

功率

169kW

驱动型式

后轮驱动

轴    距

4700mm

排放标准

国六

驾驶室

结 构

平头、原装双排座四开门乘员室

驾驶室结构

安装适应倾翻的液压翻转机构

驾驶室内设备

除原车空调、ABS、方向助力等设备外，加装取力器控制开关、100W警报器、警灯开关等。

驾驶室外部

驾驶室顶靠前部安装有长排警灯1个。

座位设置

前排2人后排4人。座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器，到达火场后，迅速投入灭火救援行动。

容 罐

容 量

水：4000Kg  泡沫：2000Kg

材    质

水罐：优质钢板，经高科技防腐处理
 泡沫罐：优质304#不锈钢

结    构

设 备

工艺

消 防 泵

CB10/40低压消防泵

流量/压力

40L/S-1.0MPa

最大真空度

≥85kPa；

安装型式

后置

真空泵

活塞式

真空泵材质

耐磨、抗腐蚀达到密封要求； 引水时间≤35s，吸深≥7m

管路系统

吸水管路

水泵设有Φ125mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ125mm蝶阀的进水口，用于与水罐相连接

出水管路

车顶设置1个Φ89mm出水消防炮管路及控制阀，采用挠性接头； 泵房左右两侧各设置1个Φ80mm手动球阀控制的出水口。

注水管路

泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀；
               车厢左右两侧各有1个Φ65mm注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。

放余水管路

为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀

泡沫比例混合器

环泵式，3%~6%

冷却水管路

为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及控制阀。

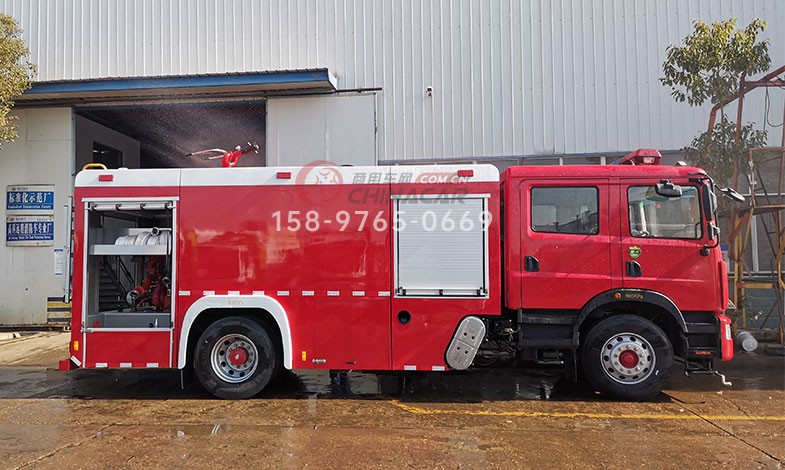

消防炮

型 号

PL32型消防炮

流 量

40（1/s）

射 程

水≥55m   泡沫≥50m

压力

1.0MPa

位置

位于水罐顶部。

控  制

采用手动控制，带锁止机构，方便操作。

取力器

型 式

全功率夹心取力器

冷却方式

强制式水冷

润滑方式

飞溅式油润滑

操纵方式

驾驶室内仪表盘处操作挂取力器，取力器结合方便平稳，无异响。

安  装

取力器与发动机匹配良好，精确安装，结合后无自行脱落现象。

器材箱及泵房

主要材质

骨架、蒙皮均为优质碳钢；内部器材架采用铝合金型材，内饰板为氧化处理的铝板。

基本结构

1、为整体结构，其前部为器材箱，后部为泵房。
2、后部为泵室,配有仪表板及操作系统，器材箱和泵室均设带锁卷帘门。框架焊接结构，并确保其强度和刚度。
3、空间可任意调整，器材箱设排水孔。
4、器材箱可靠、美观、可任意调节，配有大空间帘子门器材箱，确保空间充分利用。
5、车厢及泵房设有照明灯，满足夜间灭火作战时的照明需要。

铝合金卷帘门

1、所有器材厢及泵室都采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。
2、卷帘门两侧滑道内有铆钉固定，以免脱落。
3、每个器材厢内有照明灯，由卷帘门开闭控制。
4、左、右各配有铝合金帘子门，后尾一扇，安全可靠，美观实用。

基本原则

（一）按战斗编成和战斗展开设计器材集成；
（二）按人体工程学原理设计各种器材托架；
（三）无须任何攀登工具，取用箱内任何器材简明实用的原则。
（四）按使用逻辑关系和使用频率放置器材；
（五）站在地面或踏板上1-2动作内取用任何器材

电器系统

1、驾驶室顶部配备红色长排豪华警灯。
2、警报器功率为100W；
3、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。
4、车顶配有火场照明灯1只；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。
5、所有器材箱均安装LED照明灯，方便夜间作战照明之用。
6、车辆两侧上方各配有两盏爆闪灯，下方安装安全标识灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均有照明灯。
7、警报器、警灯、频闪灯、电路为独立式附加电路，控制器件安装在驾驶室内。
8、所有线路均采用套管进行保护，并采用不同颜色区分线路连接形式、作用。
9、泵房内仪表板上设备：液位表、转速表、压力表、真空表、器材箱照明开关等。

仪表板及板上设备

1、仪表板位于车尾部的泵室内，带有一个控制板并具备充足的照明；
2、所有控制手柄、开关、指示灯的近旁都有中文标识；
3、有操作步骤说明。
4、所有标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响。
5、操作面板采用优质铝板，美观、耐用，整体重量较轻。
6、泵房操作系统设置在车辆尾部，无压力出口，保证操作人员的安全，有面板照明灯。

总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。
2、整车外观保持一定的平整度，且符合有关规定。
3、所有铆接保持一定的密度，符合企标规定。
4、所有焊接牢固，光洁，平整，符合企标规定。
5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

随车文件

1） 底盘使用说明书     2） 底盘维修手册
                  3） 底盘质量保修卡     4） 底盘合格证
 5） 随车工具清单          6） 发动机号码拓印件
7）底盘号码拓印件    8）消防车使用说明书
9）消防车消防器材清单   10）消防车合格证
11）消防车跟踪服务卡     12）消防车交接清单

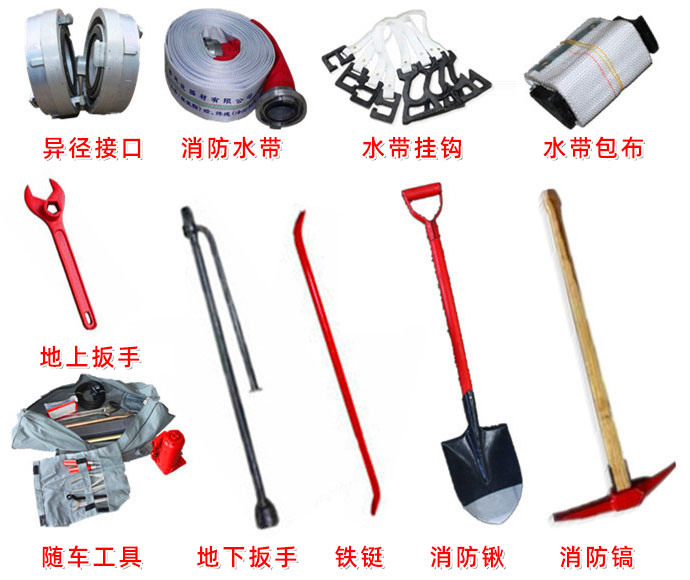

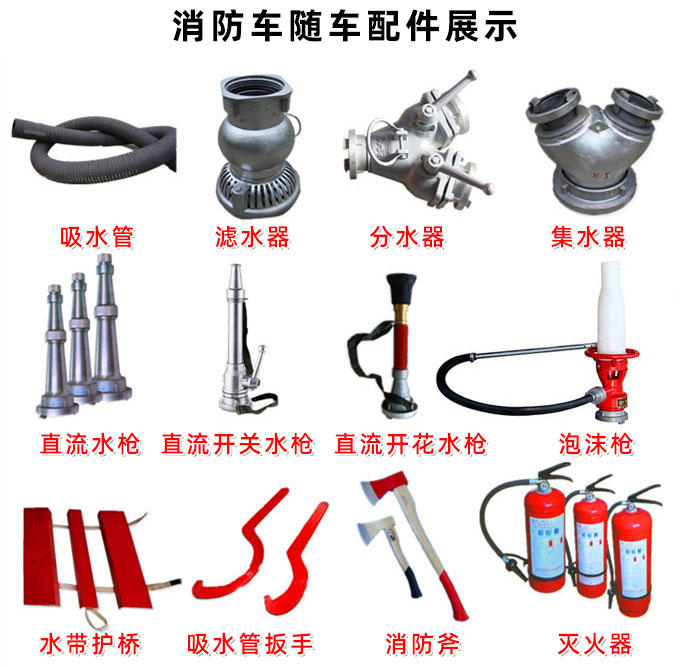

序号

名称

单位

数量

备注

1

消防水带

盘

8

13型  Φ65 mm  4盘
13型  Φ80 mm  4盘

2

注水水带

米

10

13型   65内扣

3

直流水枪

支

1

4

开花水枪

支

1

5

泡沫喷枪

支

1

PQ8

6

干粉灭火器

具

1

3 kg，ABC干粉

7

集水器

件

1

8

二分水

件

1

9

吸水管扳手

个

2

10

橡皮锤

个

1

11

地上消火栓扳手

件

1

12

地下消火栓扳手

件

1

13

护带桥

个

2

14

水带包布

件

4

15

水带挂钩

件

4

16

消防斧

件

1

17

消防吸水管

米

8

18

吸水管滤水器

只

1

每8 m吸水管配备一只

19

异径接口

只

2

内扣Φ65变Φ80
