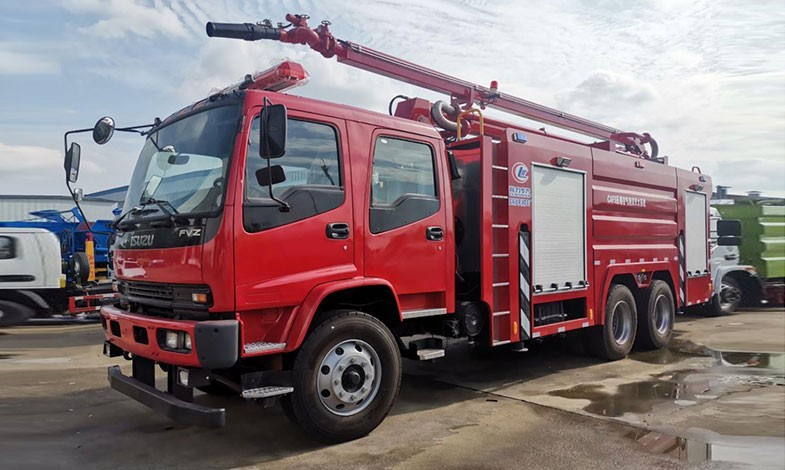

CLW5250TXFJP18/QL型举高喷射消防车，采用五十铃QL1250载货车底盘改装而成。整车由驾驶室和车身两大部分组成，乘员室为双排四开门，可乘坐6人,该车为外露式罐体结构，驾驶室后部为举高臂架立柱，中部为泡沫液罐及水罐罐体，后部为泵房，两侧适当位置设有器材箱。载液罐体为优质钢板，载水4000kg，B类泡沫液2000kg,车上装备了上海茸申CB10/40消防泵，额定流量40L/S，车顶安装有程力高科远程消防车厂生产的JP18型免维护折叠式举高喷射臂架，臂架前端装有成都威斯特消防机械有限公司生产的PLKD32型遥控泡沫消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于应急消防救援队、高楼、机场、炼化厂、矿区企业及码头等场所，扑救各类物质火灾。
整车消防性能符合Q/CLW标准要求。
|
外廓尺寸 |
10350*2500*3795mm |
最大总质量 |
25000kg |
|
载液量 |
水4000kg，B类泡沫液2000kg |
最高车速 |
90km/h |
|
消防泵额定流量 |
40L/s 1.0MPa |
消防炮额定流量 |
40L/s 1.0MPa |
|
消防炮射程 |
水≥60m，泡沫≥45m |
比功率 |
115/18=9.8 |
|
接近角/离去角 |
15°/17° |
||
|
上装结构及性能参数 |
总体布置 |
整车由驾驶室和车身两大部分组成，乘员室为双排四开门，可乘坐6人,该车为外露式罐体结构，驾驶室后部为举高臂架立柱，中部为泡沫液罐及水罐罐体，后部为泵房，两侧适当位置设有器材箱 |
|
|
器材箱和泵室 |
器材箱 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。 |
|
|
泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
||
|
爬梯及上车拉手 |
后爬梯采用铝合金两节翻转爬梯，使用时离地不超过450mm，扶手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
||
|
罐体 |
容 量 |
水4000kg，B类泡沫2000Kg |
|
|
材质 |
水罐：优质碳钢板，厚度为4mm，内做防腐处理； |
||
|
罐体固定 |
与底盘车架螺栓连接 |
||
|
罐体设置 |
人孔：设DN500人孔2个，带有快速锁定/开启装置 |
||
|
溢流口：设DN65溢流口2个 |
|||
|
放余水口：设2个DN40水罐放余水口，配球阀 |
|||
|
注水口：在水罐左右两侧各接1只DN65接口 |
|||
|
进出水口：设1个水罐到水泵进水管，DN150阀门，可手动控制，设1个水泵至水罐注水管，DN65阀门，手动控制 |
|||
| 水力系统 | |||
|
取力器 |
型 号 |
QJML6P-010X-Q |
|
|
安装形式 |
夹心式 |
||
|
润滑形式 |
飞溅式 |
||
|
冷却形式 |
水冷式 |
||
|
水泵 |
型号 |
CB10/40型车用消防泵 |
|
|
形式 |
常压离心式 |
||
|
额定流量 |
40L/s @1.0MPa |
||
|
出口额定压力 |
1.0MPa |
||
|
最大吸深 |
7m |
||
|
引水装置 |
双活塞式真空泵 |
||
|
引水时间 |
最大吸深时≤35s |
||
| 管路系统 |
管道材质 |
优质不锈钢管 |
|
|
吸水管路 |
泵房后部设一个DN125吸水口 |
||
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
||
|
出水管路 |
泵房左右两侧各设1个DN80出水口，带消防球阀； |
||
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
||
|
B类泡沫系统 |
管道材质 |
优质不锈钢管 |
|
|
吸液管路 |
罐体到混合器设有DN40吸液管，有阀门控制； |
||
|
结构形式 |
环泵式 |
||
|
比 例 |
3%--6% |
||
|
臂架系统 |
臂架材质 |
采用重量轻且强度高的特殊钢；由电脑控制的速度调节和互锁系统可使臂架的俯仰、旋转、举升能完全安全和迅速的操作。 |
|
|
支 腿 |
液压操作。支腿运动可通过设在车身支腿控制盘上的操纵杆控制，能够同步操作，即可控制两个支腿同时伸展并支撑。驾驶室及车后各有一个水平仪，指示车的倾斜状况。随车配置至少2块导电木板以分散支腿对地面的压力，木板也能用于补偿地面的不平整或用来倾斜车辆，在每个支腿内侧设有照明灯，可照明支腿支撑位置。 | ||
|
臂架、消防炮及支腿操控系统 |
上车臂架动作和消防炮均由无线遥控操作，下车液压支腿由手动操作完成。 |
||
| 灭火装置 | |||
|
车载水炮 |
型号 |
PLKD32 |
|
|
制造商 |
成都威斯特消防机械有限公司 |
||
|
回转角度 |
360°水平回转 |
||
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
||
|
流量 |
40L/S |
||
|
射程 |
水≥60m 泡沫≥45m |
||
|
消防控制系统 |
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室内控制 |
上装总电源开关、参数显示、状态显示 |
||
|
电气设备 |
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
||
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
||
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
||
|
警报器，其控制盒在驾驶员前下方 |
|||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
||
|
表面处理 |
面漆 |
优质国产漆 |
|
|
颜色 |
车体外表面主色为RO3消防红 |
||
|
器材布置 |
|||||
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
||||
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
||||
|
3 |
标示醒目，多人操作，互不干涉。 |
||||
|

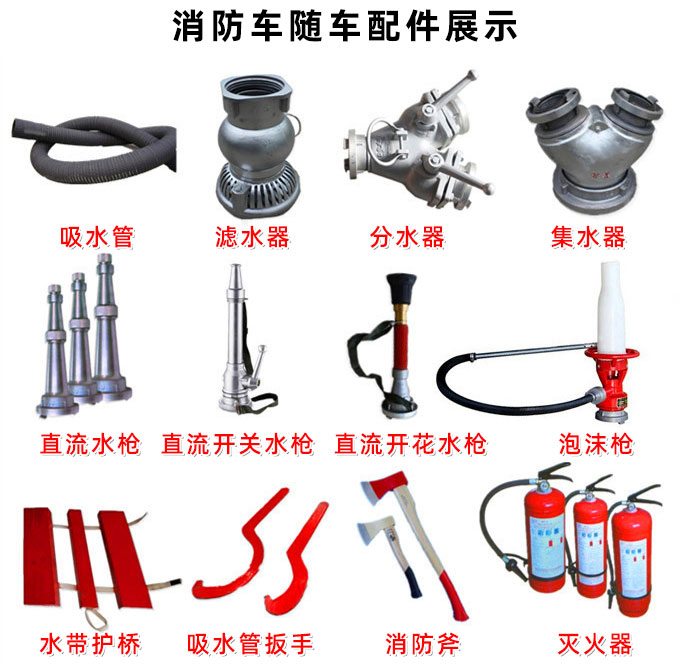

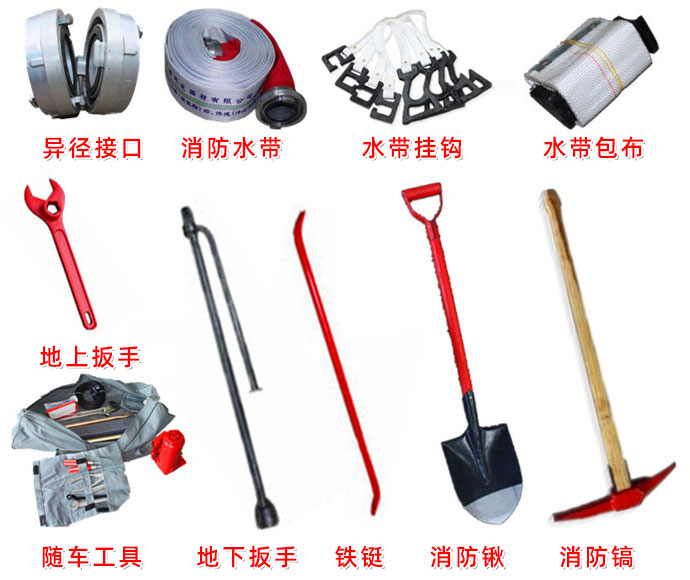

器材配备（标配） |
|||||
|
1 |
吸水管 |
125×2米 |
4 |
根 |
内扣式 |
|
2 |
滤水器 |
FLF125 |
1 |
件 |
内扣式 |
|
3 |
分水器 |
FII80/65×2-1.0 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII125/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水 带 |
13-65-20 |
4 |
盘 |
低压；内扣式 |
|
6 |
水 带 |
13-80-20 |
2 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
泡沫枪 |
|
1 |
支 |
含泡沫吸管 |
|
14 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
16 |
消防桶 |
|
1 |
个 |
|
|
17 |
灭火器 |
3㎏ |
1 |
具 |
|
|
18 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
19 |
橡皮锤 |
|
1 |
件 |
|
|
20 |
可充电式手提照明灯 |
|
1 |
件 |
|
