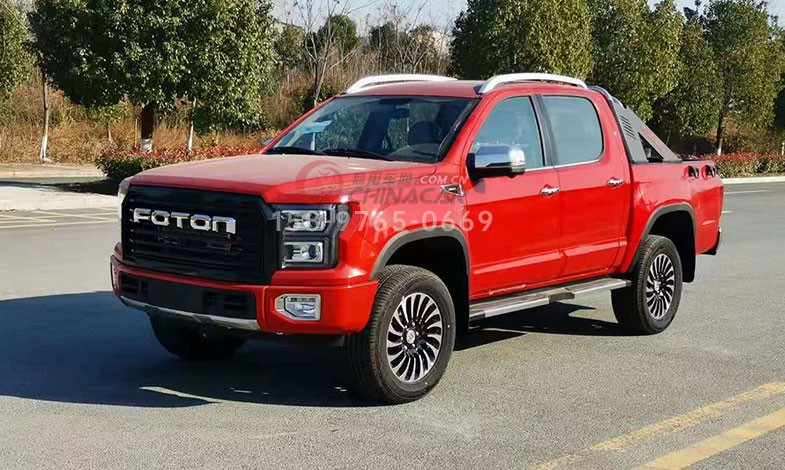

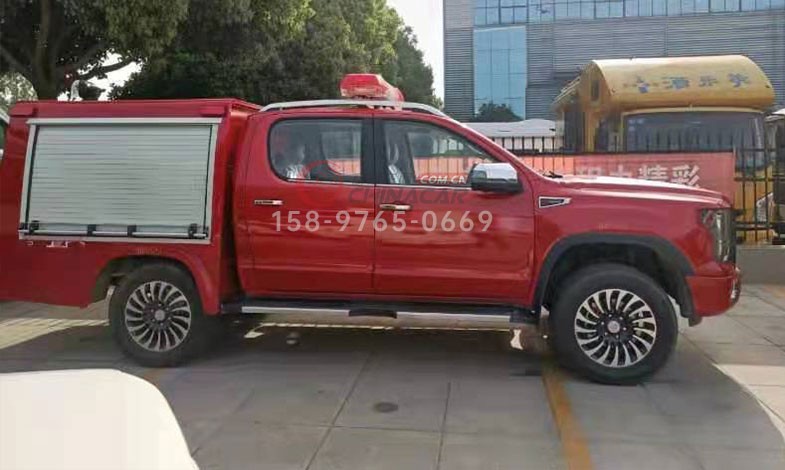

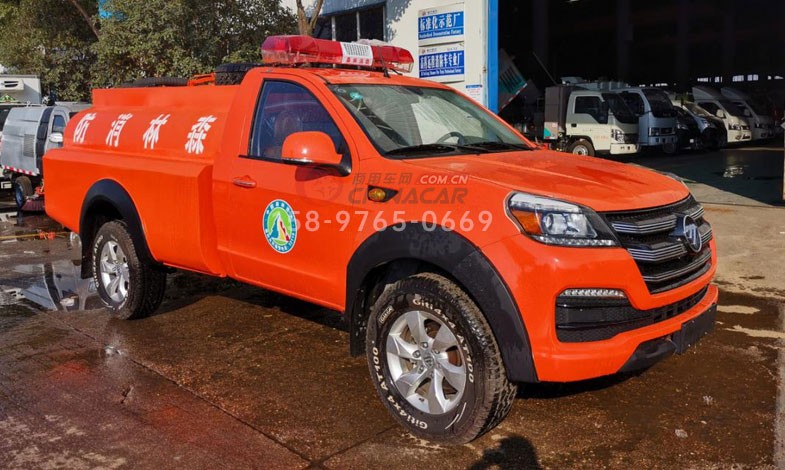

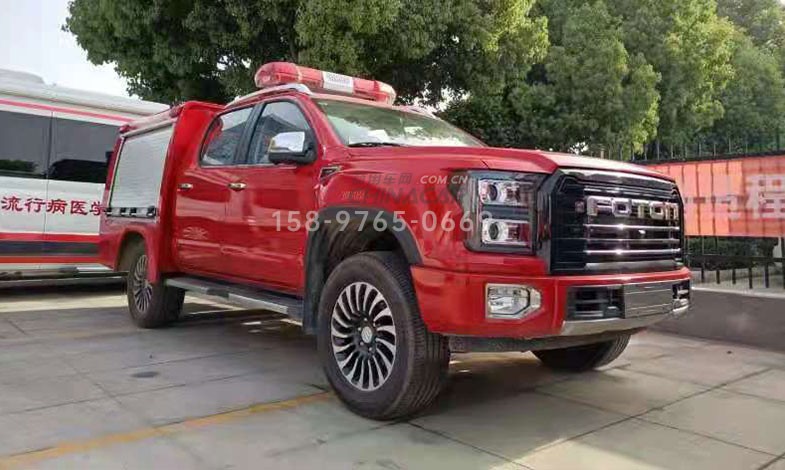

福田拓陆者森林消防车

外形尺寸

6950*2180*3300(mm)

功率

120KW

底盘

型号

北京福田康明斯发动机有限公司

发动机型号

ISF2.8S4161P

驱动型式

适时四驱

轴距

3105mm

排放标准

GB17691-2005国Ⅳ，GB3847-2005

驾驶室

结 构

单排座驾驶室

座位设置

2人

驾驶室内设备

除原车设备外,加装有100W警报器、长排警灯开关。

容 罐

容 量

水：1500L

材质

优质碳钢

结构

方圆型罐体焊接

设 备

1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
1个排污口，带不锈钢球阀。
               1个注水口

消 防 泵

JB5.5/10.0森林消防泵

流量

10L/S

压力

1.0MPa

安装型式

后置

发动机功率

≥8.2KW,单缸

启动方式

手、电一体双启动

管路系统

吸水管路

水泵设有Φ65mm进水口，可从天然水源吸水或从液罐吸水。

出水管路

车辆后侧设有一个DN40出水口；

放余水管路

为保护水泵及各球阀，在水泵下方装了放余水阀门。

器材箱及泵房

主要材质

骨架为优质钢,蒙板为碳钢板焊接结构

基本结构

器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开门

泵房后部设有翻板门，轻便可靠、噪音小。

电器系统

车顶前面采用长排警灯（位于驾驶室前顶端）；警报器功率为100W；警报器、警灯电路为独立式附加电路，控制器件安装在驾驶室内。

总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。
2、整车外观保持一定的平整度，且符合有关规定。
3、所有铆接保持一定的密度，符合企标规定。
4、所有焊接牢固，光洁，平整，符合企标规定。
5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

随车文件

1）底盘使用说明书                         2）底盘质量保修卡
3）底盘维修手册                           4）随车工具清单卡
5）消防车使用说明书                       6）消防车消防器材清单卡
7）消防交车清单

   类 别

序号

森林消防车

数量

单位

备  注

器材名称

灭 火 器 材

1

消防吸水管

1

根

7000mm×1

2

分水器

1

件

3

20-40-30m水带

4

盘

常压

4

∈65×5m水带

1

盘

常压

5

异径接口

1

件

6

地上消火栓扳手

1

件

7

消防水枪

1

支

直流开花

8

消防水枪

1

支

直流开关

9

空气泡沫枪

1

把

破拆救生工具

1

灭火器

1

具

2

铁铲L:1050

1

件

3

消防腰斧

1

件

4

底盘工具

1

套
