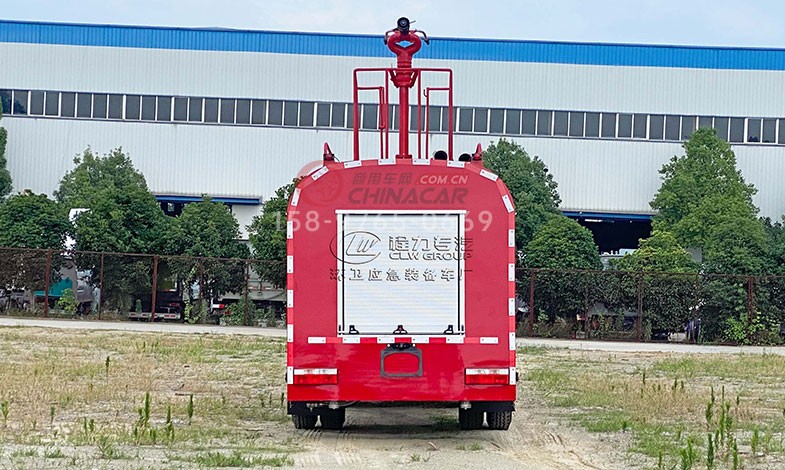

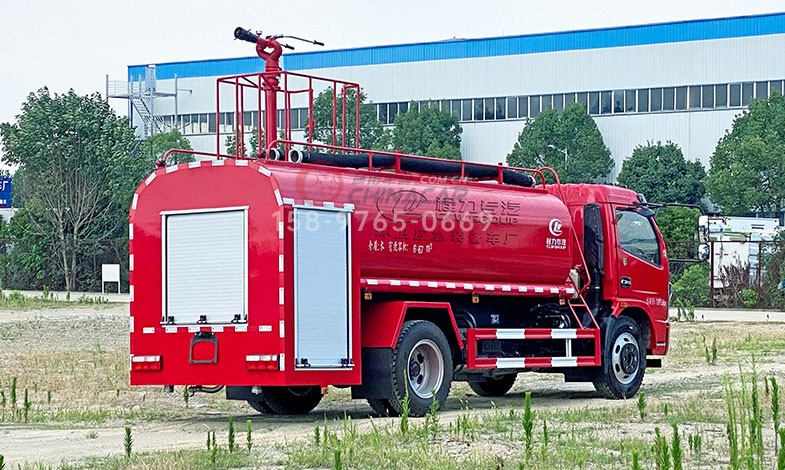

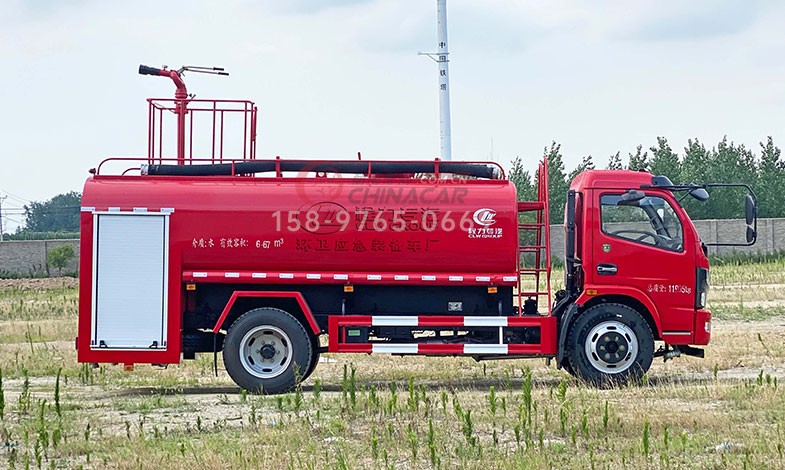

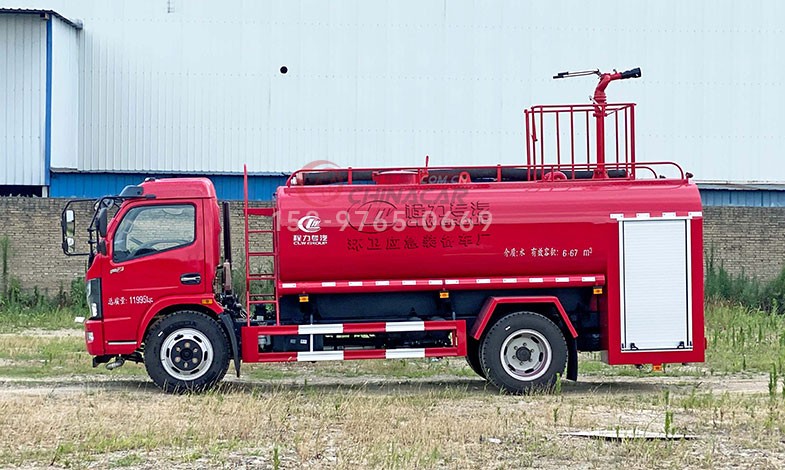

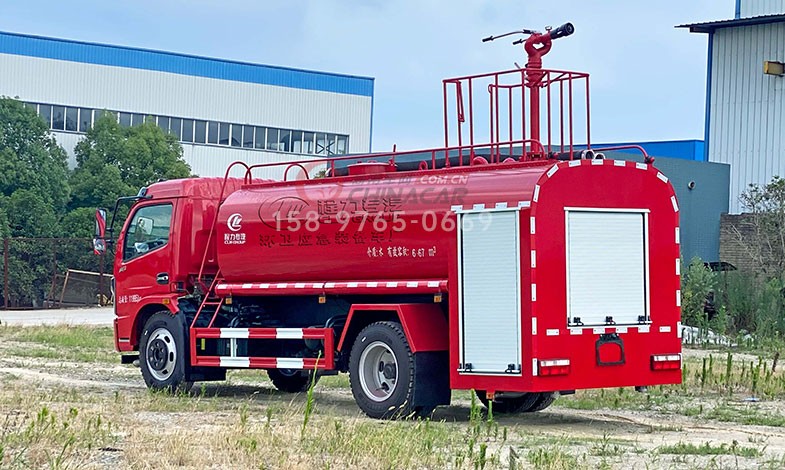

国六大多利卡7吨消防洒水车

外形尺寸

6850*2350*2650(mm)

功率

云内125、玉柴121

整备质量

4325(Kg)

最高车速

100km/h

底盘

型号

东风汽车股份有限公司

发动机品牌（PS）

云内170、玉柴165

型号

D30TCIF1、YCY30165-60

驱动型式

后轮驱动

轴距

3800mm

排放标准

GB17691-2018国Ⅵ

驾驶室

结 构

原装驾驶室

座位设置

2人

驾驶室内设备

单排驾驶室，除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关

容 罐

容 量

水：7600Kg

材质

水罐：优质碳钢

结构

方圆罐焊接结构。内设防荡板

设 备

1个人口孔，带有快速锁紧及开启装置。
1个液位指示器。
1个排污口，带不锈钢球阀。

消 防 泵

CB10/20低压消防泵

流量

30L/S

压力

1.0MPa

安装型式

后置

管路系统

吸水管路

水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路

两侧各1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；

放余水管路

为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路

为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。

消防炮

型 号

PS30W型消防炮

流 量

30（1/s）

射 程

水≥45m

压力

1.0MPa

取力器

型 式

全功率夹心取力器

润滑方式

飞溅式油润滑

器材箱及泵房

主要材质

骨架为优质钢,蒙板为碳钢板焊接结构

基本结构

器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开门

器材箱左右两侧均有铝合金卷帘门，轻便可靠、噪音小。

电器系统

车顶前面采用长排警灯（位于驾驶室前顶端）；
车顶后配有24V、60W照明灯1只；
车辆两侧上方配有爆闪灯；下方安装侧标志灯；
警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。

总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。
2、整车外观保持一定的平整度，且符合有关规定。
3、所有铆接保持一定的密度，符合企标规定。
4、所有焊接牢固，光洁，平整，符合企标规定。
5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

随车文件

1）底盘使用说明书                         2）底盘质量保修卡
3）底盘维修手册                           4）底盘合格证
5）随车工具清单                           6）发动机号码拓印件
7）底盘号码拓印件                         8）消防车使用说明书
9）消防车消防器材清单                    10）消防车合格证

   类 别

序号

消防洒水车

数量

单位

备  注

         器材名称

随车技术文件

1

消防车使用说明书

1

本

2

消防车器材配置表

1

单

3

汽车底盘使用说明书

1

本

4

汽车底盘合格证

1

单

5

消防泵使用说明书

1

本

6

随车附件（工具）

1

套

原底盘随车附件、工具

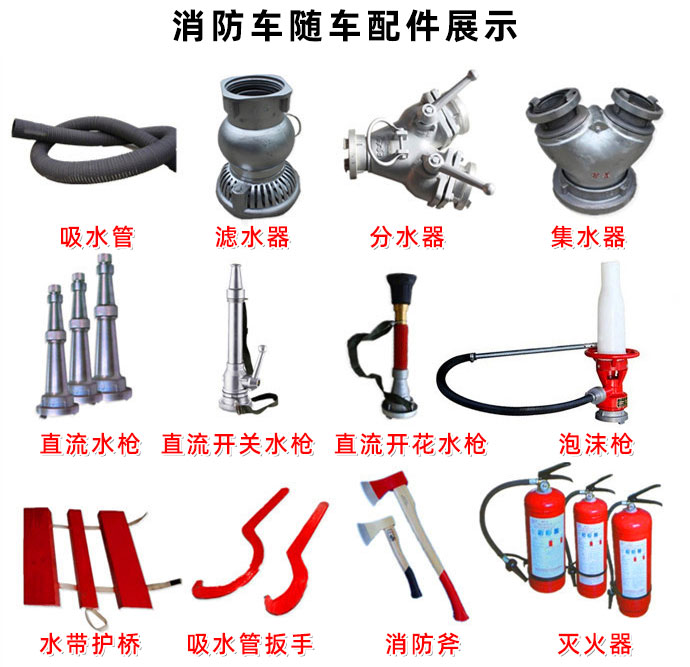

灭 火 器 材

1

消防吸水管

2

根

4000mm×2

2

滤水器

1

件

3

∈65×20m水带

2

盘

常压

4

∈80×20m水带

2

盘

常压

5

异径接口

2

件

6

异型接口

1

件

7

地上消火栓扳手

1

件

8

吸水管扳手

2

件

9

消防水枪

2

支

直流开关开花各一支

10

消防桶

1

个
