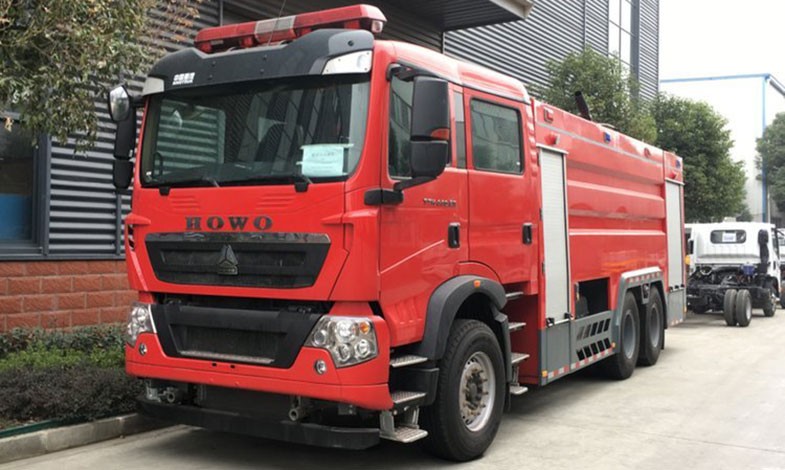

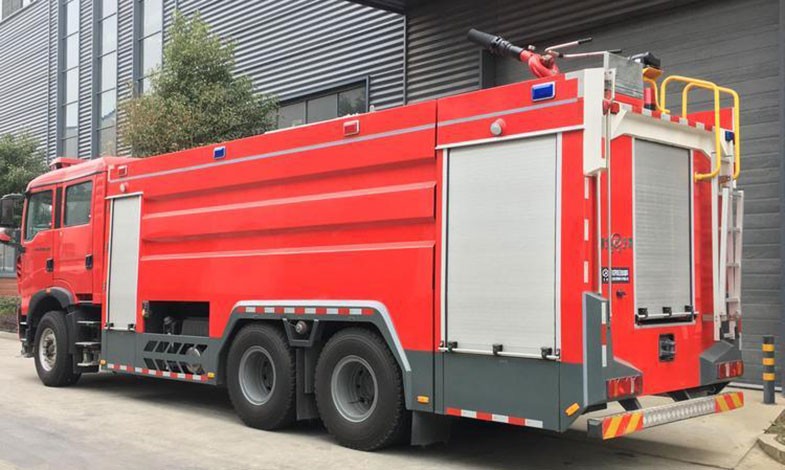

国六豪沃TX7后双桥17.0吨水罐消防车

公告型号

YZR5320GXFSG170/T6型水罐消防车

外形尺寸

10280x2540x3680mm

底盘型号

ZZ5357TXFV464MF5 豪沃国Ⅵ消防车底盘

总质量

33250kg

载 液 量

17000L

最高车速

95km/h

水泵额定流量

80L/s@1.0MPa

消防炮额定流量

70L/s@0.8MPa

消防炮射程

≥80m

接近角/离去角

16°/10°

底盘

驱动型式

6×4

轴 距

4600+1400mm

最高车速

101km/h

发动机型号

MC11.46-61

额定功率

341KW

排 量

10518ml

驾驶室

结 构

平头、四开门双排驾驶室，后排座位选装 4 具空气呼吸器托架

座位设置

前排 2 人（含驾驶员）+后排 4 人

设 备

除原车设备外，加装有 100W 警报器、取力器控制开关及警灯控制盒。

容 罐

容 量

水 17000L

结 构

钢板焊接式，内设防荡板

材 质

设 备

消 防 泵

CB10/80 常压消防泵

流 量

80L/s@1.0Mpa

最大吸深

7m

引水时间

≤80s

真空泵形式

活塞式

安装形式

后置

管路系统

罐出水管路

设有 1 个 DN150 的罐出水管路，水由 罐体进入消防泵，装有 1 只 DN150 手动 蝶阀，通过 DN150 挠性接头连接水罐与 消防泵

外进水管路

消防泵后部有一个外进水口，外接 150 吸水管，内扣式管牙接口

出水管路

消防泵左右各有 2 个 DN80 的常压出 水口；1个 DN80 的炮管路，采用 DN80 挠性接头，用 DN80 炮球阀控制。

注水管路

2 个 DN65 及 2 个 DN80 管路（外注水）分布车身中部两侧；1 个 DN65 罐注水管路，可通过消防泵直接向罐内注水；

放余水管路

为保护水泵及各球阀，在管路的最低处加装放余水阀.

冷却水管路

为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

消防炮

型 号

PS8/70W

流 量: 70L/s

压 力:0.8MPa

射 程

≥80m

回转角度

水平 360°，俯仰-35°～70°

取力器

型 式

夹心式(全功率)

操 纵

电磁阀控制（电动操控）

冷却方式

强制可调式水冷

润滑方式

飞溅式油润滑

器材箱

材 质

骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结 构

全钢框架焊接结构，前器材箱左右侧各有1扇铝合金卷帘门，后泵房左右后侧各 1 扇铝合金卷帘门，轻便可靠、噪声小，下设防滑翻转踏板。

器材布置原则

按战斗编成和战斗展开设计器材集成；
按人体工程学原理设计各种器材托架；
按使用逻辑关系和使用频率放置器材；
站在地面或踏板上 2 个动作内取用任何器材。

翻转踏板

材 质

优质 Q235 钢材；蒙皮为铝合金板（阳极氧化处理）。

结 构

采用铰链和门止口双重锁定，安全可靠。

电器系统

驾驶室顶部配备 1.8 米长排豪华红红 LED 警灯。
※ 整车后顶部安装 50W LED 消防探照灯 1 个，360 度遥控转动。

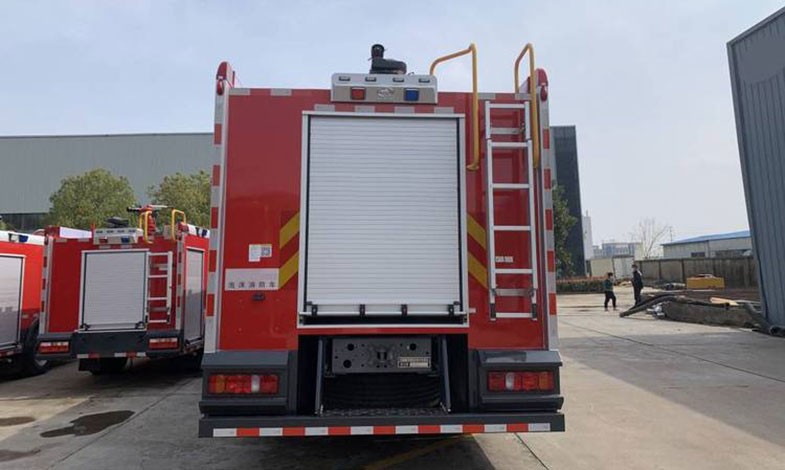

※ 车辆尾部安装可折叠式爬梯。
※ 车辆两侧上方各配有 4 个红蓝爆闪灯及 4 个侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，器材箱、泵房内均装有 照明灯，并符合 GB4785 规定。
※ 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制 器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、 液位计、电源总开关及器材箱灯开关等。

总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；
2、 整车性能符合 GB7956 的规定；
3、 液罐质量符合 XF39 的规定;
4、 整车外观美观大方,平整度符合 XF39 的规定;
5、 所有粘接平整牢固，符合企标规定。
6、 所有焊接牢固、焊后打磨光整。

随车文件

1） 底盘使用说明书     2） 底盘维修手册
               3） 底盘质量保修卡     4） 底盘合格证
               5） 随车工具清单          6） 发动机号码拓印件
7）底盘号码拓印件    8）消防车使用说明书

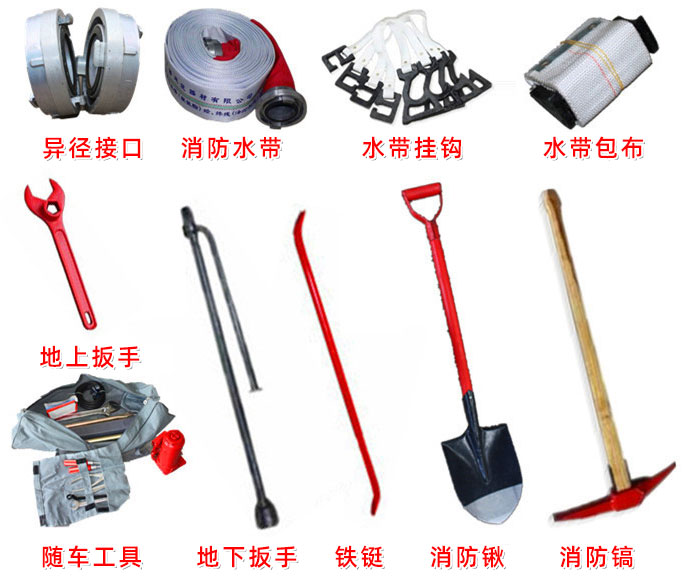

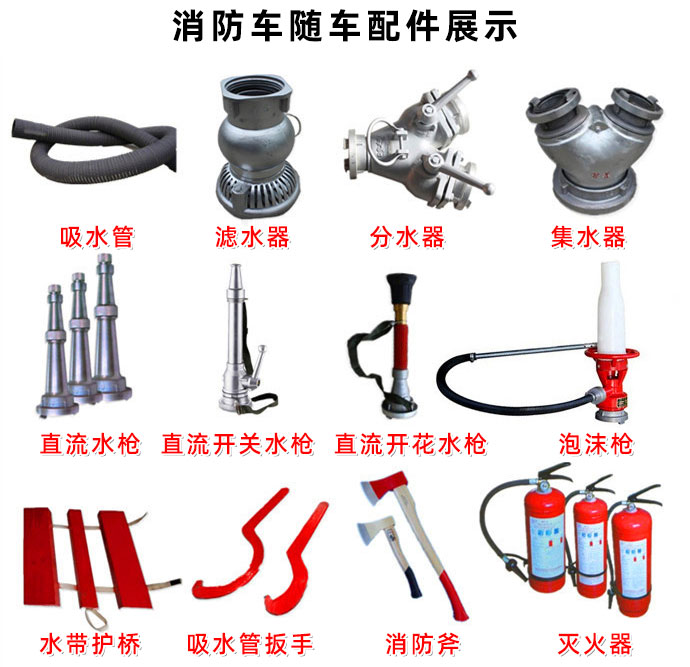

9）消防车消防器材清单   10）消防车合格证
11）消防车跟踪服务卡     12）消防车交接清单
