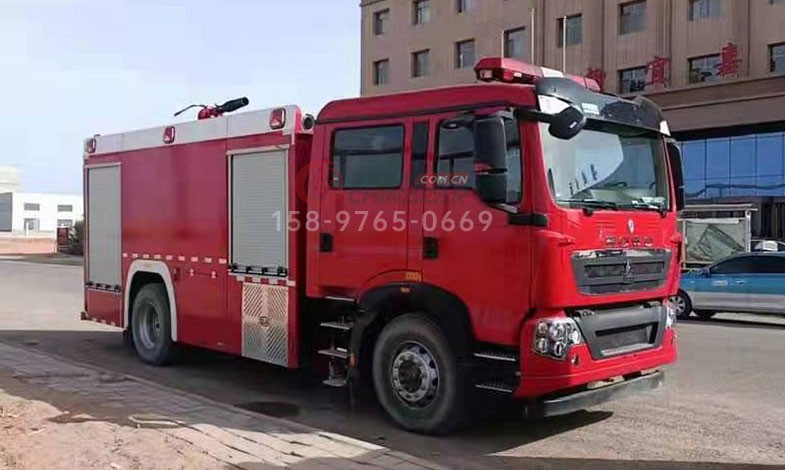

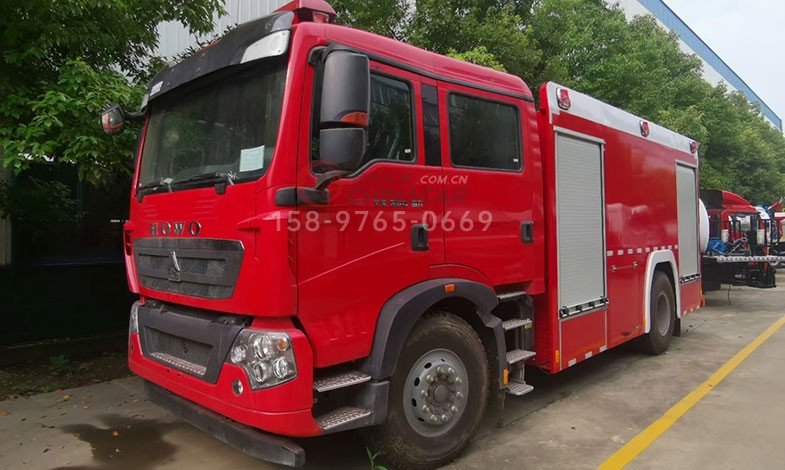

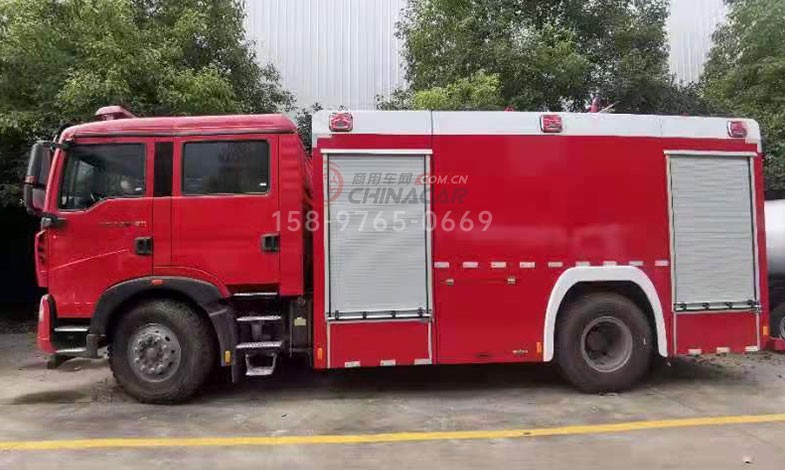

国六豪沃8吨水罐消防车

外形尺寸

6950*2200*2980（mm）

整车型号

CLW5100GXFSG40/DF型水罐消防车

底盘

型号

中国重汽集团济南卡车股份有限公司/ ZZ5207TXFV471GF5

发 动 机

中国重型汽车集团有限公司

型号

MC07.34-60

功率

251kW

驱动型式

后轮驱动

轴    距

4700mm

排放标准

GB3847-2005，GB17691-2018国六

驾驶室

结 构

平头、原装双排座四开门乘员室。

驾驶室结构

安装适应倾翻的液压翻转机构。

座位设置

前排2人后排4人。
                 座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器，到达火场后，迅速投入灭火救援行动。

驾驶室内设备

除原车设备外，加装取力器控制开关、100W警报器、警灯开关等。

驾驶室外部

驾驶室顶靠前部安装有长排警灯1个。

容 罐

容 量

水：8000Kg

材质

水罐：优质高强度铝合金型材，经高科技防腐处理

结构

框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。
                 罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网。
                 罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。
                 罐体设有1个76mm溢流管，车厢两边各2个76mm注入口，便于其他车辆供水加液之用。

设 备

工艺

焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做24小时静水压试验，确保不渗漏。

消 防 泵

CB10/60低压消防泵（上海茸申）

流量

常压60L/s

压力

常压1.0

安装型式

后置

真空泵

活塞式

最大真空度

≥85kPa

真空泵材质

耐磨、抗腐蚀达到密封要求； 引水时间≤35s，吸深≥7m。

管路系统

吸水管路

水泵设有Φ150mm进水口，可从天然水源、液罐、消防蓄水池吸水，另可加转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1个带Φ150mm蝶阀的进水口，用于与水罐相连接。

出水管路

车顶设置1个Φ100mm出水消防炮管路及控制阀，采用挠性接头；
泵房左右两侧各设置1个Φ80mm和1个Φ65mm手动球阀控制的出水口。
           注水管路：泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀；
车厢左右两侧各有2个Φ65mm注水管，可向罐内注水，接口为内扣式接口，并设有闷盖。

放余水管路

为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路

为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水管路及控制阀。

消防炮

型 号

PS50型消防炮（威斯特）

流 量

50（1/s）

射 程

水≥60m

压力

1.0MPa

位  置

位于水罐顶部

控  制

采用手动控制，带锁止机构，方便操作。

取力器

型 式

全功率夹心取力器

冷却方式

强制式水冷

润滑方式

飞溅式油润滑

操纵方式

驾驶室内仪表盘处操作挂取力器，取力器结合方便平稳，无异响。

安  装

取力器与发动机匹配良好，精确安装，结合后无自行脱落现象。

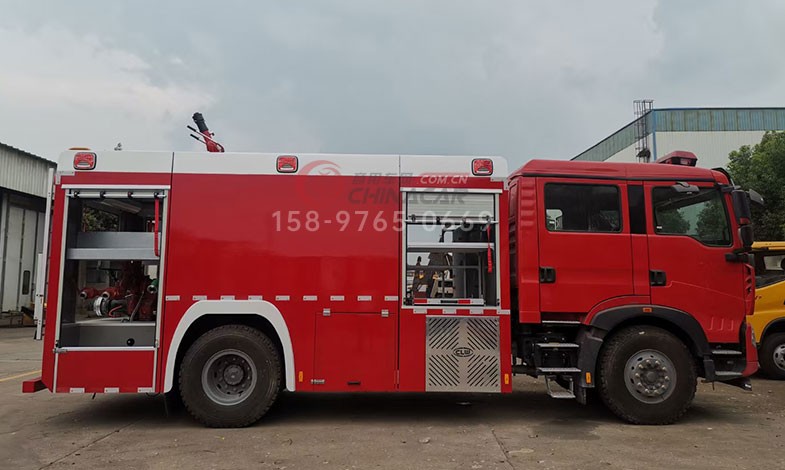

器材箱及泵房

主要材质

骨架、蒙皮均为高强度铝合金型材；内部器材架采用铝合金型材，内饰板为氧化处理的铝板。

基本结构

1、为整体结构，其前部为器材箱，中部为水罐，后部为泵房。
2、后部为泵室,配有仪表板及操作系统，器材箱和泵室均设带锁卷帘门。框架焊接结构，并确保其强度和刚度。
3、空间可任意调整，器材箱设排水孔。
4、器材箱可靠、美观、可任意调节，配有大空间帘子门器材箱，确保空间充分利用。
5、车厢及泵房设有照明灯，满足夜间灭火作战时的照明需要。

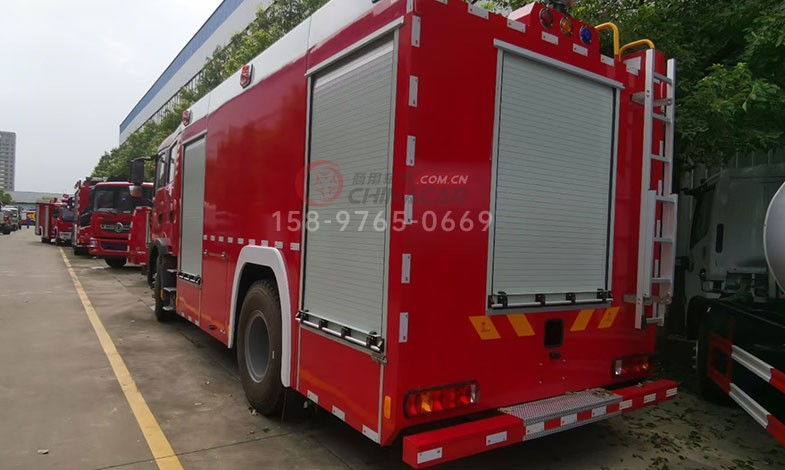

铝合金卷帘门

1、所有器材厢及泵室都采用带锁卷帘门，把手和锁销坚固耐用，不变形，密封性能经过水淋实验,确保无渗漏现象。
2、卷帘门两侧滑道内有铆钉固定，以免脱落。
3、每个器材厢内有照明灯，由卷帘门开闭控制。

4、后部左、右各一扇铝合金帘子门，后尾一扇，安全可靠，美观实用。

基本原则

（一）按战斗编成和战斗展开设计器材集成；
（二）按人体工程学原理设计各种器材托架；
（三）无须任何攀登工具，取用箱内任何器材简明实用的原则。
（四）按使用逻辑关系和使用频率放置器材；
（五）站在地面或踏板上1-2动作内取用任何器材。

电器系统

1、驾驶室顶部配备红色长排豪华警灯。
2、警报器功率为100W；
3、为保证使用安全，整车线路采用整体线束制作，连接处用防水插头，保证使用过程中的线路安全。
4、车顶配有火场照明灯1只；车辆两侧下方设有安全标志灯，车身、尾部按标准粘贴反光标识。
5、所有器材箱均安装LED照明灯，方便夜间作战照明之用。
6、车辆两侧上方各配有三盏爆闪灯与侧照明灯（组合式），下方安装安全标识灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均有照明灯。
7、警报器、警灯、频闪灯、电路为独立式附加电路，控制器件安装在驾驶室内。
8、所有线路均采用套管进行保护，并采用不同颜色区分线路连接形式、作用。
9、泵房内仪表板上设备：液位表、转速表、压力表、真空表、器材箱照明开关等。

仪表板及板上设备

1、仪表板位于车尾部的泵室内，带有一个控制板并具备充足的照明；
2、所有控制手柄、开关、指示灯的近旁都有中文标识；
3、有操作步骤说明。
4、所有标牌都具有持久性和高附着性，能经受由于温度及气候的剧变所导致的影响。
5、操作面板采用优质铝板，美观、耐用，整体重量较轻。
6、泵房操作系统设置在车辆尾部，无压力出口，保证操作人员的安全，有面板照明灯。

随车文件

1）底盘使用说明书 2）底盘质量保修卡
3）底盘维修手册 4）底盘合格证
5）随车工具清单 6）发动机号码拓印件
7）底盘号码拓印件 8）消防车使用说明书
9）消防车消防器材清单 10）消防车合格证
11）消防车跟踪服务卡 12）消防交换清单

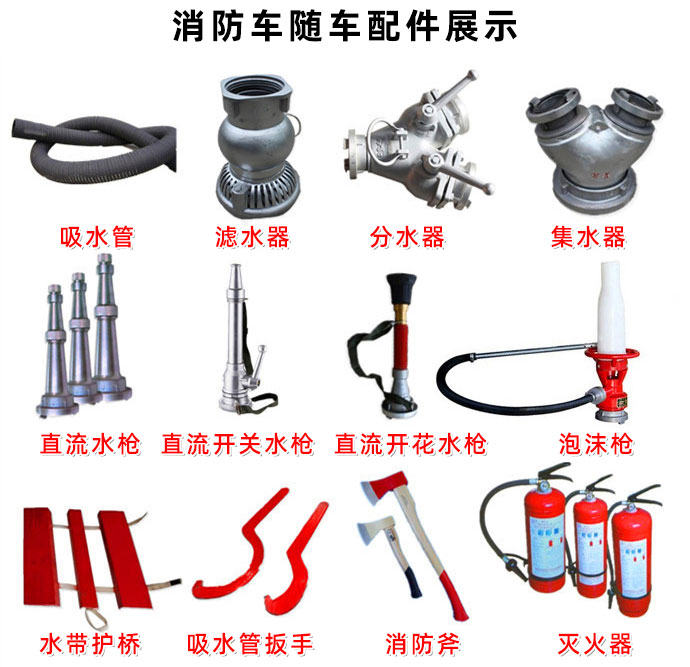

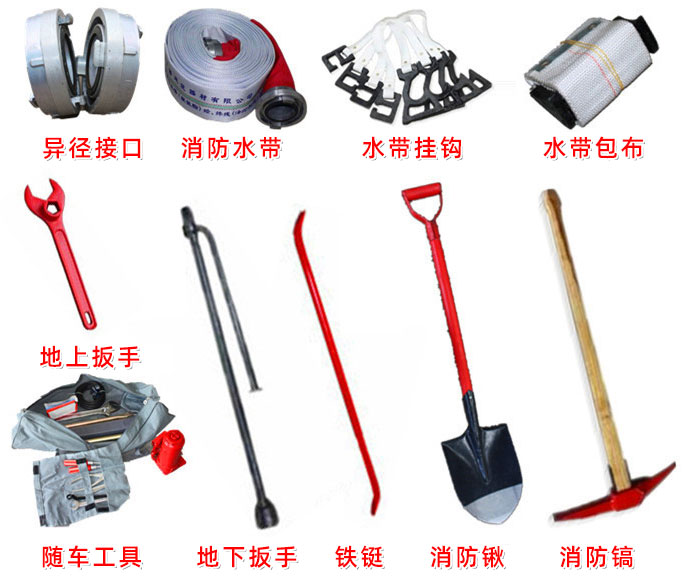

序号

型号

名称

数量

规格

备注

1

16-65-20

水带总成

8盘

65×20000mm

卡式接口，16kg级

2

16-80-20

水带总成

4盘

80×20000mm

卡式接口，16kg级

3

吸水管总成

4根

150×2000mm

内扣式接口

4

FB450

地上消火栓扳手

1把

450mm

5

FB800

地下消火栓扳手

1把

800 mm

6

FFS80

三分水器

1支

80×65 mm

卡式接口

7

FG600

水带挂钩

4个

600 mm

8

FH80

护带桥

2件

80 mm

9

滤水器

1个

150mm

内扣式接口

10

FP470

水带包布

4个

470 mm

11

FS150

吸水管扳手

2把

150 mm

12

KJ65/80

异径接口

2个

65×80

内扣式

13

KJK65×80Z

异径接口

2个

65(雌)×80(雄)

卡式接口

14

KJK80×65Z

异径接口

2个

80(雌)×65(雄)

卡式接口

15

异径接口

1个

150×100

150内扣式转100螺纹式

16

KXK65

异型接口

2个

65内扣/65雄

65卡式转65内扣

17

KXK80

异型接口

2个

80内扣/80雄

80卡式转80内扣

18

铁锹

1把

2#

19

GFJ817

尖斧

1把

817 mm

20

GT1

铁铤

1支

1000 mm

21

手提式干粉灭火器

1具

2kg

22

QZG3.5/7.5

直流开关水枪

2支

65×19mm

卡式接口

23

QZK3.5/7.5

开花水枪

2支

65×19mm

卡式接口

24

水桶

2个

25

原车工具

1套

底盘厂随车附件

26

GB19151-2003

车用三角警告牌

1个
